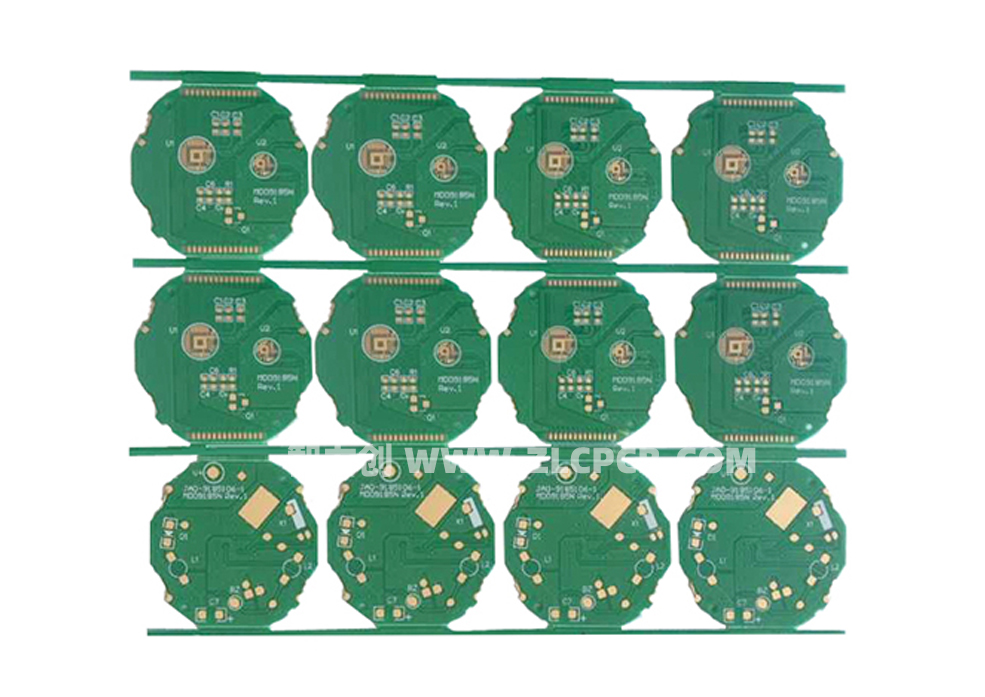

PCB（印刷電路板）作為TWS（真無線立體聲）藍牙耳機的核心載體，通過精密的電路設計與元件布局，實現音頻傳輸、信號處理、電源管理等關鍵功能。以下是智力創線路板生產廠家小編對藍牙耳機PCB的七大核心功能解析：

藍牙信號傳輸與接收

藍牙耳機PCB通過集成射頻（RF）模塊與天線，實現高頻信號的穩定傳輸。PCB的布局設計需優化天線位置與走線，減少電磁干擾（EMI），確保藍牙5.0/5.1等協議的低延遲與高抗干擾能力，支持10米以上有效連接距離。

音頻解碼與放大

藍牙耳機PCB搭載DAC（數模轉換器）與功放芯片，將數字音頻信號轉換為模擬信號并驅動揚聲器。高精度PCB布線可降低失真率（THD<0.1%），同時通過多層板設計隔離音頻與射頻電路，避免底噪與串?dāng)_。

電源管理與續航優化

PCB上的電源管理芯片（PMIC）負責鋰電池充放電控制、電壓轉換與功耗分配。通過低功耗設計（如動態調頻）與PCB的高效散熱路徑，延長續航時間（如單次使用8小時以上），并支持快速充電功能。

觸控與傳感器集成

藍牙耳機PCB集成觸控感應模塊（如電容式觸控層）與傳感器（加速度計、陀螺儀），通過PCB的多層堆疊技術實現觸控操作、佩戴檢測與降噪功能。例如，觸控區域的PCB需采用高絕緣材料防止誤觸發。

抗干擾與穩定性保障

藍牙耳機PCB通過接地層設計、屏蔽罩（如銅箔覆蓋）與阻抗匹配技術，抑制外部電磁干擾（如Wi-Fi信號）對音頻和藍牙傳輸?shù)挠绊懀_保通話清晰度與音樂保真度。

微型化與高密度布線

為適應TWS耳機緊湊的腔體結構，藍牙耳機PCB采用HDI（高密度互連）技術，實現6-8層板布局，線寬/線距可低至0.05mm，集成主控芯片、存儲器、麥克風等數十個元件，同時滿足IPX4及以上防水等級。

生產可靠性與成本控制

PCB的材料選擇（如FR4高頻基材）與制造工藝（如AOI自動檢測）直接影響耳機良率。通過標準化設計與模塊化生產，降低制造成本，同時提升批次一致性（如±0.1mm尺寸公差）。

藍牙耳機PCB通過技術集成與精密設計，成為TWS耳機實現無線化、高性能與小型化的基石。未來，隨著SiP（系統級封裝）與柔性PCB技術的普及，其功能將進一步向智能化、低功耗方向升級。
